由于膨润土的分散性能好，比表面积大、亲水性强，故它的成球性能好。在膨润土、消石灰、粘土、高岭土等几种常见的粘结添加剂中，以膨润土的成球性能最佳。造球加入膨润土后，球团的气孔率和平均粒度降低，也就是球团中矿粒之间的致密程度增加，从而提高了干球的强度。由于膨润土的加入为球团的干燥、预热和焙烧创造了良好的条件，因而能促使球团充分固结，提高成品球质量。

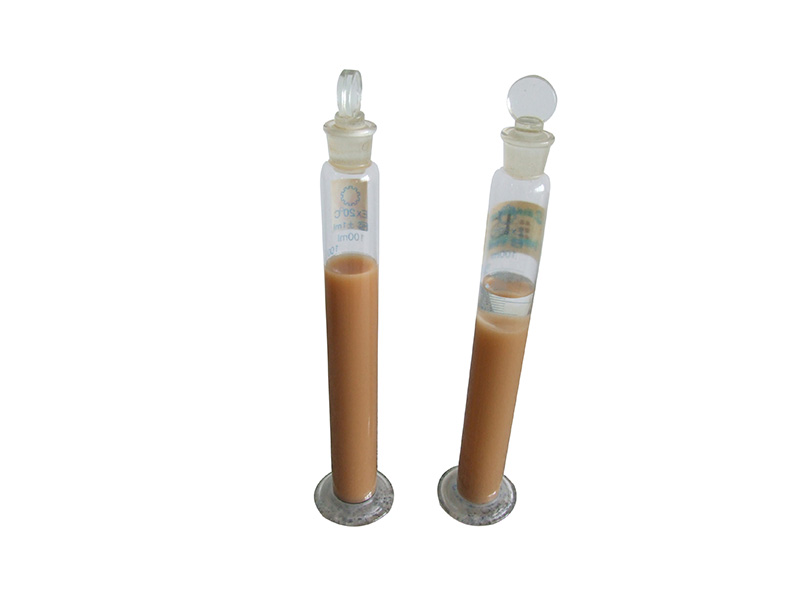

我厂生产之钠质膨润土作铁矿球团粘剂,能显著提高生球之强度和爆裂温度,扩大了焙烧区.料层透气性好,脱硫效果好,返矿量少,降低成本,显著提高钢铁企业经济效益。
包装和贮存：
采用编制袋包装或按用户要求包装，包装重量40±0.25kg,50±0.25kg,1000±1.0kg.贮存于通风、阴凉、干燥处。
冶金球团用膨润土的质量要求（GB/T20973—2007）
项目 | 钠基膨润土 | 钙基膨润土 | ||||
一级品 | 二级品 | 三级品 | 一级品 | 二级品 | 三级品 | |
吸水率（2h）/%≥ | 400 | 300 | 200 | 200 | 160 | 120 |
吸蓝量/g·(100g)≥ | 30 | 26 | 22 | 30 | 26 | 22 |
膨胀指数/(mL/2g) ≥ | 15 | 15 | 15 | 5 | 5 | ≤5 |
过筛率(75µm,干筛),质量分数/%≥
| 98 | 95 | 95 | 98 | 95 | 95 |
水分(105°C).质量分数/%
| 9——13 | 9——13 | ||||
